三色拉管机生产线

所属分类：饮料吸管/小型管材制造机组
浏览次数：7326次
发布日期：2014/7/15

我要询价

产品概述

产品详情

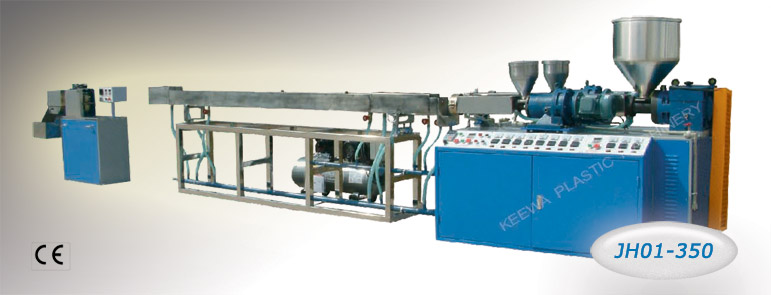

名称：三色拉管机生产线
规格：JH01-350/355

产品简介

JH01系列饮料吸管生产线是制造饮料吸管的成套机组，采用聚丙烯（PP）为原料，配合色母的使用，经过熔融，挤出，定形，冷却，牵引，切割，可生产无色，单色，双色，三色饮料吸管。本生产线经过实践使用和不断更新，成为专业的吸管制造机组。配合模具或其他辅助设备，可以生产各种类似于吸管的管材或片材：如糖棒，咖啡搅拌棒等。本生产线由挤出机，模具，分段冷却装置，牵引切割装置，电器控制部分等组成。

主要特点

1) 结构简单，操作方便，自动化程度高，运行稳定，生产效率高；

2) 挤出机机筒螺杆采用38CrMoLu优质合金制造并进行了氮化处理；

3) 水槽，料斗等采用1Cr18Ni9Ti不锈钢板制造，卫生美观；

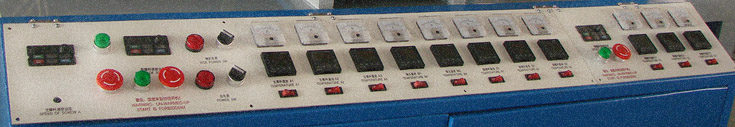

4) 变频器采用台达品牌，采用智能温度控制单元，接触器选用德力西产品；

5) 具有产量计数功能，能批量报警。

可选装置

1) 真空定型装置；

2) 手动滤网装置；

3) 出管整理装置。

应用范围

食品工业：饮料吸管、咖啡搅拌棒、棒棒糖棒、雪糕棒等；

工业应用：笔芯、笔杆、喷头吸管、棉签棒、医用管、各种玩具用管、穿线管、导管、刹车管等及其它小异型材；

灌溉系统：微滴灌管材等。

典型产品产量

饮料吸管：30,000～40,000支/小时；

棉签棒：80,000支/小时；

笔芯：60,000支/小时；

材料：PP、PE等；

切口：90°/90°、90°/45°、90°/60°、45°/45°、60°/60°；

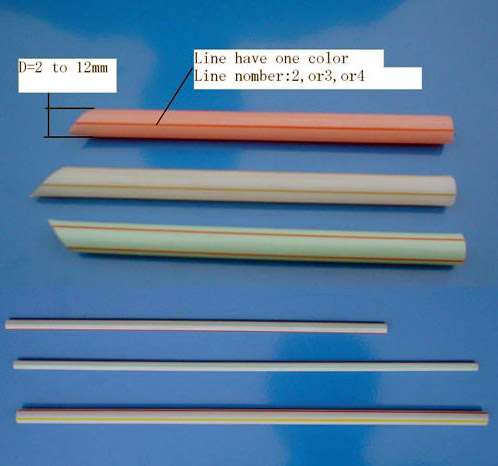

颜色：单色、双色、叁色或多色直彩条或螺旋彩条；

操作工：1人操作整条生产线。

挤出机及机头

主挤出机采用50/45/25螺杆(可配其它尺寸)；

螺杆根据用户所选塑料材料可专门设计；

配彩条挤出机为25/20螺杆；

管或型材模头根据所做产品配套；

电机采用变频控制。

真空定径及冷却装置

不锈钢真空定径冷却水槽采用浸水式真空定径冷却方式(可采用喷雾冷却方式)；

可上下、左右、前后手动微调至合适的真空度、配备合适的真空定径模，满足各种精密管材和型材的生产需要；

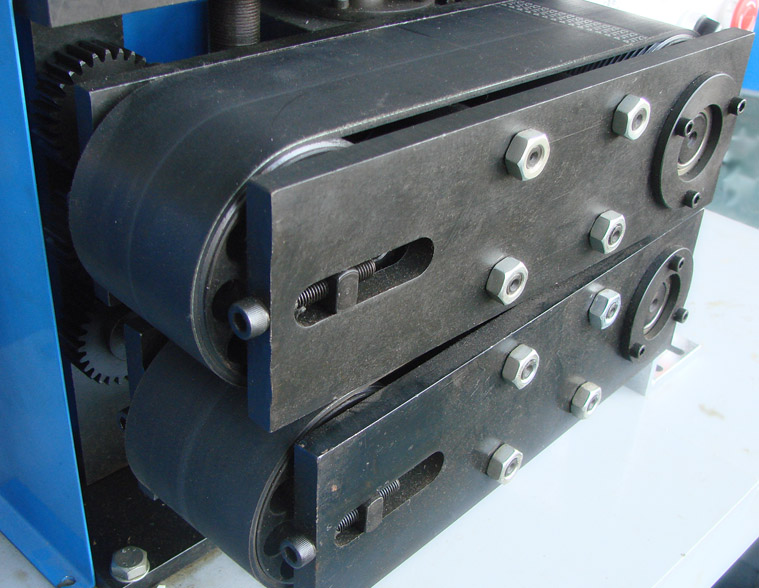

牵引装置

牵引装置有滚轮(2对)牵引和皮带牵引两种方式；

变频调速控制，牵引速度5～200米/分钟(可调)；

配彩条挤出机为25/20螺杆；

可配备计长装置和印字装置。

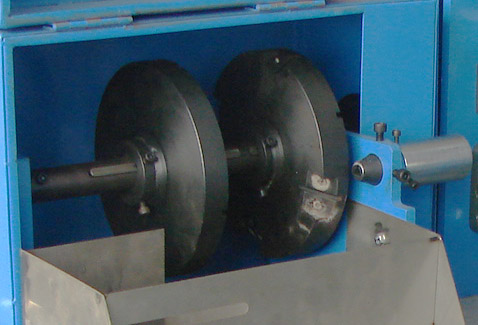

旋转切割装置

可采用单刀或双刀旋转切割；

切割速度无级调节；

精密切台制品长度公差±0.1mm，普通切台制品长度公差±1mm。

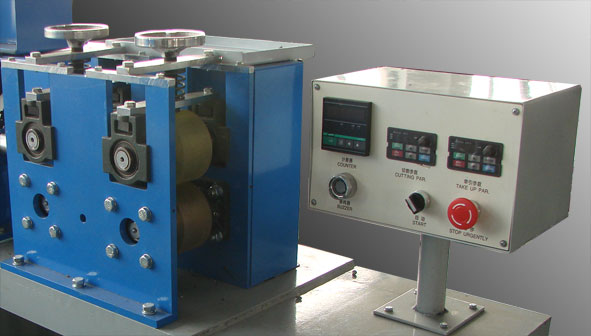

牵引切割机

可将牵引和切割合在一台设备上，也可分成独立的两台设备；

牵引速度和切割速度分别变频调速；

切割长度可在线自由调整。

技术参数：

型号	JH01-350	JH01-355
使用原料	聚丙烯或聚乙烯	聚丙烯或聚乙烯
色彩种类	1种颜色吸管和2种颜色线条	1种颜色吸管和2种颜色线条
产品直径	φ1mm-φ14mm	φ1mm-φ14mm
产品长度	3mm-1000mm	3mm-1000mm
产量	Max.>35Kg/h	Max.>45Kg/h
生产速度	Max.>250Meter/min	Max.>250Meter/min
主马达功率	交流7.5千瓦变频控制	交流11千瓦变频控制
辅马达功率	2个0.75千瓦变频控制	2个0.75千瓦变频控制
电热容量	12千瓦	14千瓦
温控器	11套	11套
定型及冷却装置	3.5米分段（可选5米）	3.5米分段（可选5米）
牵引与切割装置	2个0.75千瓦变频控制	2个0.75千瓦变频控制
总容量	24千瓦	30千瓦
总用电量	15度/小时	20度/小时
重量	1.2吨	1.4吨
尺寸	10×2m(L×W)	10×2m(L×W)

如有技术变更，恕不另行通知。
